L5 Combitech

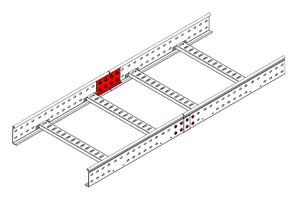

Соединение лестничных лотков «папа-мама»

1.jpg 2.jpg

Высота лотка H=50мм
CM010610Винт с крестообразным шлицем М6х102 шт.
CM110600Гайка белого цвета М62 шт.
CM220600Шайба зубчатая стопорная М62 шт.
Высота лотка H=80мм и H=100мм
CM010610Винт с крестообразным шлицем М6х104 шт.
CM110600Гайка белого цвета М64 шт.
CM220600Шайба зубчатая стопорная М64 шт.

Соединение «папа-мама» усиленное с помощью GTO L

3.jpg 4.jpg

Соединение лестничных лотков с помощью GTO L 50 мм

5.jpg 6.jpg

Высота лотка H=50мм
LG5000Соединитель горизонтальный усиленный, GTO 50 L2 шт.
CM010610Винт с крестообразным шлицем М6х108 шт.
CM110600Гайка белого цвета М68 шт.
CM220600Шайба зубчатая стопорная М68 шт.

Соединение лестничных лотков с помощью GTO L 80 мм

7.jpg 8.jpg

Высота лотка H=80мм
LG8000Соединитель горизонтальный усиленный, GTO 80 L2 шт.
CM010610Винт с крестообразным шлицем М6х1016 шт.
CM110600Гайка белого цвета М616 шт.
CM220600Шайба зубчатая стопорная М616 шт.

Соединение лестничных лотков с помощью GTO L 100 мм

9.jpg 10.jpg

Высота лотка H=80мм
LG1000Соединитель горизонтальный усиленный, GTO 100 L2 шт.
CM010610Винт с крестообразным шлицем М6х1016 шт.
CM110600Гайка белого цвета М616 шт.
CM220600Шайба зубчатая стопорная М616 шт.

Методы подвеса лестничных лотков

11.jpg 12.jpg

Крепление лестничных лотков

13.jpg 14.jpg

Монтаж на консоли закреплённой на стене
LP1000Прижим кабельного лотка2 шт.
CM010620Винт для механического соединения элементов с гладкой головкой М6х202 шт.
CM100600Гайка с насечкой,препятствующей откручиванию М62 шт.

Монтаж лестничных лотков на стеновых креплениях

15.jpg 16.jpg

Вертикальный монтаж Напольный монтаж

Для крепления каждого кронштейна к лотку используются винты с квадратным подголовником М6х10 и гайки М6 с насечкой.
Для лестничных лотков высотой 50 мм: винты с квадратным подголовником М6х10 (СМ010610) – 2 шт и гайки М6 с насечкой (СМ100600) – 2 шт.
Для лестничных лотков высотой 80 мм и 100 мм: винты с квадратным подголовником М6х10 (СМ010610) – 4 шт и гайки М6 с насечкой (СМ100600) – 4 шт.

Крепление аксессуаров лестничных лотков

17.jpg 18.jpg

Монтажная пластина вертикальная Монтажная пластина горизонтальная

CM010610Винт с крестообразным шлицем М6х104 шт.
CM100600Гайка с насечкой,препятствующей откручиванию М64 шт.

19.jpg 20.jpg

Перегородка SEP (S5 Combitech) Лоток для слаботочных кабелей (S5 Combitech)

CM010610Винт с крестообразным шлицем М6х101 шт. через 1 метр
CM100600Гайка с насечкой,препятствующей откручиванию М61 шт. через 1 метр

21.jpg 22.jpg

Установка крышки (S5 Combitech) на лестничный лоток дополнительных креплений и аксессуаров не требует.

Упрощенный Т-отвод лестничного лотка


Монтаж возможен только для лестничных лотков 80 мм и 100 мм

Упрощенный Т-отвод лестничного лотка
LP5000Стеновое крепление лотка (кронштейн)2 шт.
CM010610Винт с квадратным подголовником М6х1016 шт.
CM100600Гайка с насечкой,препятствующей откручиванию М616 шт.
